上下水道 套管 Newtility 管

在上下水道管道工程时,为了完美解决现有接合部位的破损及漏水现象的存在问题,由橡胶圈、乙缩醛圈等多种构成物品组成的插座形状的连接管。

品牌特征

  1. 1在上下水道管道连接作业中使用的"管道连接装置",不仅获得了国内专利,还获得了欧洲、日本、中国等海外专利的产品。
  2. 2显著改善过去使用的插座连接型、热收缩型、焊接型等管道连接方式上的连接部位断裂或松动现象的产品。
  3. 3易于连接管道连接,连接状态牢固,水压测试结果较高,因此可以节省人力和成本。
  4. 4因产品没有变形,无论气候如何都可以施工,也可在水中同时进行施工,便于缩短工期。
  5. 5Newtility 管的中间部位配有单独的缝合针,故而可拆卸接头非常容易。
  6. 6管道中积聚异物时可通过夹具轻松完成拆卸和组装。

产品结构图

下水管

  • · Newtility 管的一般插口

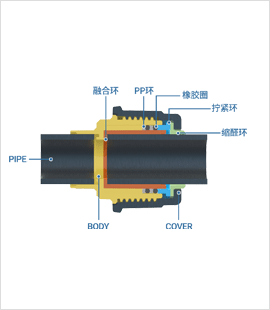

  • · Newtility 管 剖面图
  • · Newtility 管 规格 注) 1. 内径允许误差: ±2% 2.高度允许误差:±8% 3.平均长度:6m
    规格 150 200 250 300 350 400 450 500 600
    外径 175 228 280 338 394 450 508 562 678
    壁厚 12.5

    14.0

    		 15.0 19.0 22.0

    25.0

    		 29.0 31.0 39.0
    平均长度 6 6 6 6 6 6 6 6 6
  • Newtility 变径三通 注)1. 允许误差-壁厚:50mm / 平均长度:50mm
  • 规格 主管道
    (d1)    		 200 250 300 350 350 400 450 500 500 600 600
    外径 主管道
    (d2)    		 150 150 150
    ~
    250    		 150
    ~
    250    		 300 150
    ~
    350    		 150
    ~
    400    		 150
    ~
    350    		 400
    ~
    450    		 150
    ~
    350    		 400
    ~
    450
    壁厚 L

    800

    		 800 800 800 1000 1000 1000 1000 1200 1000 1200
    平均长度 A 350 350 350 350 350 350 350 350 350 350 350
  • Newtility 变径三通 注)1. 允许误差-壁厚:50mm / 平均长度:50mm
  • 规格 150 200 250 300 350 400 450 500 600
    L (mm) 970 1150 1150 1150 1150 1150 1450 1450 1450
    A (mm) 400 450 450 400 400 350 450 450 400
  • Newtility 45˚弯头 注)1. 允许误差-壁厚:50mm / 平均长度:50mm
  • 规格 150 200 250 300 350 400 450 500 600
    L (mm) 300 300 300 300 400 400 400 500 500
    A (mm) 480 512 512 512 682 682 682 853 853
  • Newtility 90˚弯头 注)1. 允许误差-壁厚:50mm / 平均长度:50mm
  • 规格 150 200 250 300 350 400 450 500 600
    L (mm) 300 300 300 300 400 400 400 500 500
    A (mm) 560 592 611 631 822 842 852 1052 1093

水管

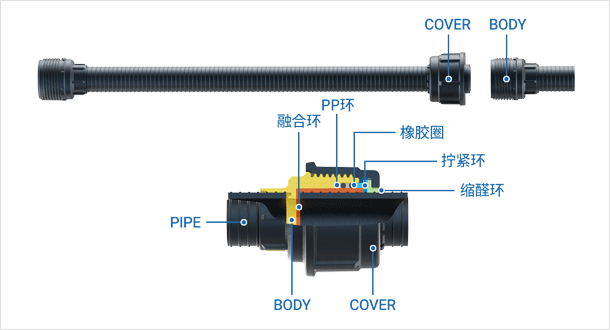

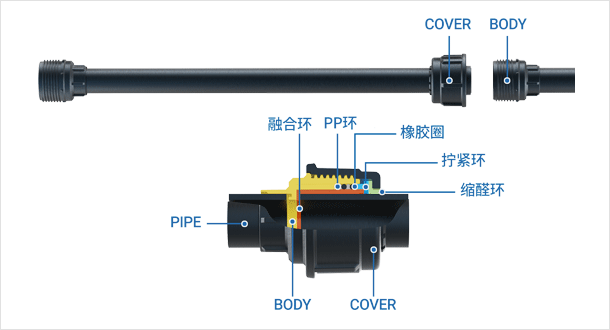

  • · Newtility 管的一般插口
  • 90˚ 弯头 弯曲处的水管埋设时使用
  • 规格 (mm) 63 90 110 160 225
    制作形态 注塑 注塑 注塑 注塑 注塑
    尺寸 A

    105

    		 152 240 324 400
    B 68 93 181 241 283
  • 45˚ 弯头 弯曲处的水管埋设时使用
  • 规格 (mm) 90 110 160 225
    制作形态 注塑 注塑 注塑 注塑
    尺寸 A 270 275 360 450
    B 130 135 180 195
  • 三通管件 弯曲处的水管埋设时使用
  • 规格 (mm) 63 90 110 160 225
    制作形态 注塑 注塑 注塑 注塑 注塑
    尺寸 A 68 130 171 210 246
    B 134 260 342 420 492
  • 变径管 用于缩减直径的管道
  • 规格 (mm) 63 90 110 160 225 225 225
    制作形态 40 63 90 110 90 110 160
    尺寸 A 30 22 94 125 85 126 160
    B 112 119 252 313 244 337 244
  • 变径三通 用于不同直径的分支
  • 主管道/支管 20 25 30 40 63 90 110 125 160
    63 O O O O
    90 O O O O O
    110 O O O O O O
    160 O O O O O O O O
    225 O O O O O O O O O
  • 丝堵 用于管道末端
  • 规格 (mm) 63 90 110 160 225
    制作形态 注塑 注塑 注塑 注塑 注塑
    尺寸 A 27 64 91 115 115
    B 40 110 150 200 227
  • 凸缘法兰 用于调流阀和其他种类管道连接
  • 规格 (mm) 63 90 110 160 225
    Pen Flange Adapter D 101 128 154 215 265
    L 83 122 121 120 120
    T 19 21 22 25 25
    plange d 120 150 175 240 290
    h 19 19 19 23 23
    H 16 18 18 22 22
    k.s 4 8 8 8 12
    调流阀 4 4 8 8 8

· 产品品质种类

  • P301E 聚乙烯 Ployethylene

    聚乙烯材料是无电解腐蚀、无腐蚀剂、无毒性、无节制的具有划时代意义医药产品。
    特别是在电解腐蚀区域或海岸地区具有良好的耐久性和极强的耐热性,因此常作为工业用水的配管材料使用。

  • J320 聚乙烯 Ploypropylene

    纤维密度为0.91,小于水,是天然合成树脂中最轻的。
    此外,具有优秀的硬度、耐磨性和弹性的优点。

  • EPDM 乙丙橡胶 Ethylene propylene rubber

    是由乙烯和丙烯共聚而成的无定形聚合物物质。EPDM具有化学稳定性，硫化橡胶的物理性介于天然橡胶和SBR之间。

· 产品品质 特性

  • 优异的耐候性和耐臭氧性

    即使暴露在紫外线和臭氧中，也具有优异的稳定性，可保持超过20年的初始性能。

  • 耐热性和耐寒性

    使用温度范围在-40℃至150℃，即使在热带和寒带等气候变化条件恶劣的地区，品质变化不大。

  • 高EPDM含量

    德元的产品不同于低等级EPDM含量低于50%的SHEET，被称为“热熔SHEET”，也就是说，除了用于热熔粘合的基本添加剂外，EPDM含量大部分有70%组成，因此其性能优异。

  • 接合的可靠性

    通过焊接（热熔融）进行SHEET之间的接合，解决了原本由于气候变化而引起的收缩膨胀的JOINT部分的原始接合。

· Newtility 管 连接顺序

  1. 01. 准备组装
  2. 02. 最大限度地用手拧紧 (管道、手工拧紧盖机身)
  3. 03. 最后结束收尾工作
  4. 04. 完成工作

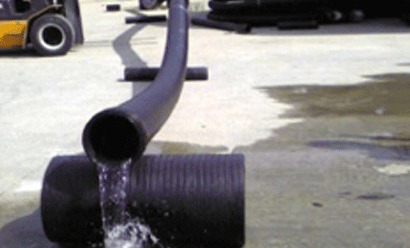

· 下水管

  1. 水压 10kg
  2. 当水压为12kg时，插口正常但管道破裂
  3. 即使负重超过2吨，插口也无异常

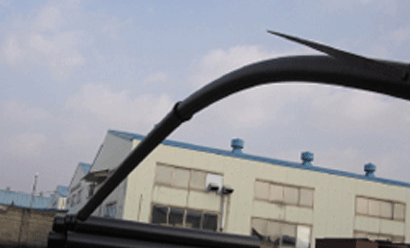

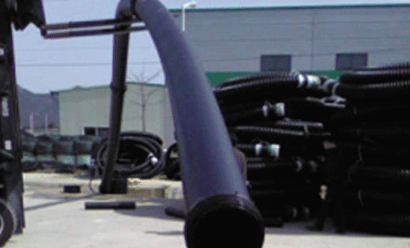

· 水管

  1. 水压 38kg
  2. 实验前，管道厚度为110mm，实验结束后，管道厚度增加到122mm
  3. 水压38kg增大状态

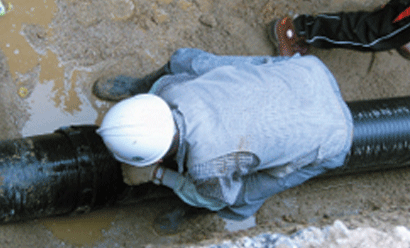

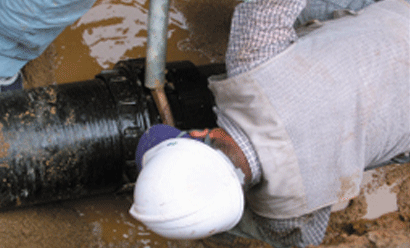

· 施工现场

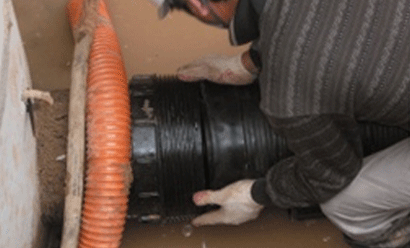

  1. Newtility 管组装准备
  2. 用手最大限度地拧紧
  3. 拧紧收尾

· 测试监督现场

  1. 管道内积水状态
  2. 测试在积水状态下的管道连接处
  3. 连接插口测试监督
