상하수도 소켓관 뉴틸리티관 (Newtility Pipe)

상하수도 파이프 공사 시 기존 접합 부위의 파손 및 누수 현상의 문제점을 완벽하게 해결하기 위해 고무링, 아세탈링 등 다양한 구성품으로 이루어진 소켓 형태의 연결관입니다.

브랜드 특징

  1. 1상·하수도 파이프 연결 작업에 사용한 '관로 연결 장치' 로써 국내 특허 획득은 물론 유럽, 일본, 중국 등 해외 특허받은 제품입니다.
  2. 2기존에 사용되고 있는 소켓식, 열수축식, 융착식 등의 파이프 연결 방식에서 나타나는 연결부위 파손이나 풀림 현상 등을 획기적으로 보완한 제품입니다.
  3. 3파이프 연결 작업이 용이하고 체결 및 연결 상태도 견고하여 수압 테스트 결과 수밀성이 높아 작업 공수 및 많은 비용을 절감할 수 있습니다.
  4. 4제품의 변형이 없어 기후에 관계없이 공사가 가능하며 물속에서는 물론 동시에 여러 위치에서 시공할 수 있으므로 공기 단축에 용이합니다.
  5. 5뉴틸리티관의 중간부위 절단시 조임식 소켓이 별도로 구비되어 있어 관 접합이 매우 용이합니다.
  6. 6관 속의 이물질 누적 시 제거가 쉽도록 분해 및 조립이 가능하게 되어 있으며 조립 시 지그를 활용하므로 원활한 작업을 수행할 수 있습니다.

제품 구성도

하수관

  • · 뉴틸리티 일반 소켓

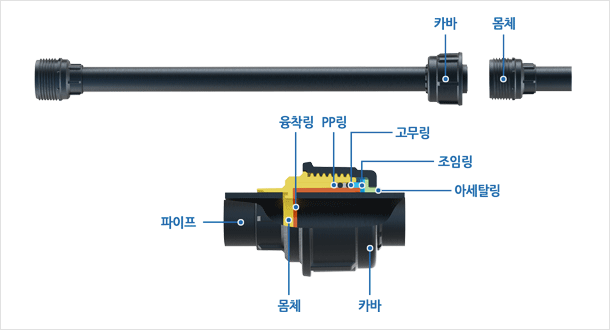

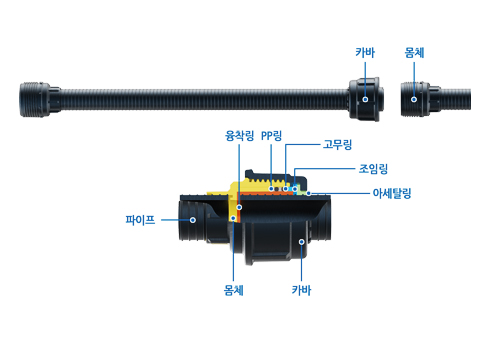

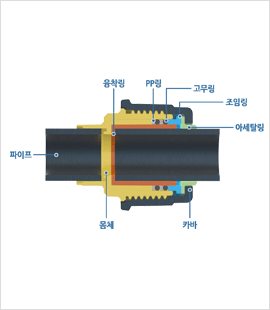

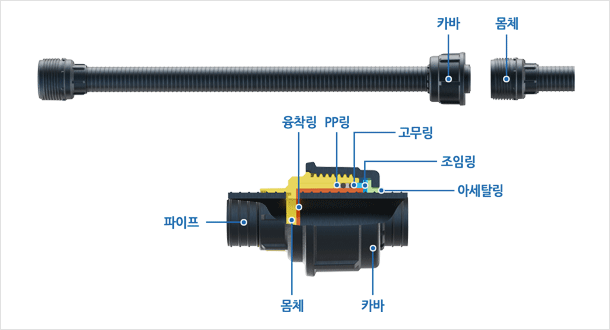

  • · 뉴틸리티관 단면도
  • · 뉴틸리티관 규격 주) 1. 내경허용차: ±2% 2.높이허용차:±8% 3.본당길이:6m
    호칭 150 200 250 300 350 400 450 500 600
    외경 175 228 280 338 394 450 508 562 678
    두께 12.5

    14.0

    		 15.0 19.0 22.0

    25.0

    		 29.0 31.0 39.0
    본당길이 6 6 6 6 6 6 6 6 6
  • 뉴틸리티 이경티 주)1. 허용공차-L:50mm / A:50mm
  • 호칭 본관
    (d1)    		 200 250 300 350 350 400 450 500 500 600 600
    외경 본관
    (d2)    		 150 150 150
    ~
    250    		 150
    ~
    250    		 300 150
    ~
    350    		 150
    ~
    400    		 150
    ~
    350    		 400
    ~
    450    		 150
    ~
    350    		 400
    ~
    450
    두께 L

    800

    		 800 800 800 1000 1000 1000 1000 1200 1000 1200
    본당길이 A 350 350 350 350 350 350 350 350 350 350 350
  • 뉴틸리티 이경티 주)1. 허용공차-L:50mm / A:50mm
  • 호칭 150 200 250 300 350 400 450 500 600
    L (mm) 970 1150 1150 1150 1150 1150 1450 1450 1450
    A (mm) 400 450 450 400 400 350 450 450 400
  • 뉴틸리티 45˚엘보 주)1. 허용공차-L:50mm / A:50mm
  • 호칭 150 200 250 300 350 400 450 500 600
    L (mm) 300 300 300 300 400 400 400 500 500
    A (mm) 480 512 512 512 682 682 682 853 853
  • 뉴틸리티 90˚엘보 주)1. 허용공차-L:50mm / A:50mm
  • 호칭 150 200 250 300 350 400 450 500 600
    L (mm) 300 300 300 300 400 400 400 500 500
    A (mm) 560 592 611 631 822 842 852 1052 1093

수도관

  • · 뉴틸리티 일반 소켓
  • 90˚엘보 굴곡지점의 수도관 매설시 사용
  • 호칭 (mm) 63 90 110 160 225
    제작형태 사출 사출 사출 사출 사출
    치수 A

    105

    		 152 240 324 400
    B 68 93 181 241 283
  • 45˚엘보 굴곡지점의 매설시 사용
  • 호칭 (mm) 90 110 160 225
    제작형태 사출 사출 사출 사출
    치수 A 270 275 360 450
    B 130 135 180 195
  • 정티 굴곡지점의 매설시 사용
  • 호칭 (mm) 63 90 110 160 225
    제작형태 사출 사출 사출 사출 사출
    치수 A 68 130 171 210 246
    B 134 260 342 420 492
  • 레듀서 관경을 축소시켜 배관할 경우 사용
  • 호칭 (mm) 63 90 110 160 225 225 225
    제작형태 40 63 90 110 90 110 160
    치수 A 30 22 94 125 85 126 160
    B 112 119 252 313 244 337 244
  • 이경티 상이한 관경으로 분기시 사용
  • 본관/지관 20 25 30 40 63 90 110 125 160
    63 O O O O
    90 O O O O O
    110 O O O O O O
    160 O O O O O O O O
    225 O O O O O O O O O
  • 캡 관말의 마감시 사용
  • 호칭 (mm) 63 90 110 160 225
    제작형태 사출 사출 사출 사출 사출
    치수 A 27 64 91 115 115
    B 40 110 150 200 227
  • 플랜지 제수변 및 타종과 연결시 사용
  • 호칭 (mm) 63 90 110 160 225
    Pen Flange Adapter D 101 128 154 215 265
    L 83 122 121 120 120
    T 19 21 22 25 25
    판
    plange    		 d 120 150 175 240 290
    h 19 19 19 23 23
    H 16 18 18 22 22
    k.s 4 8 8 8 12
    제수변 4 4 8 8 8

· 제품재질 종류

  • P301E 폴리에틸렌 Ployethylene

    폴리에틸렌 소재는 전식, 부식이 없고 관석이 생기지 않으며, 무독, 무취하여 위생급수용에 획기적인 배관재이다.
    특히 전식구역이나 해안지역에서도 내구성이 대단히 좋으며, 내산, 내알카리성이 우수하여 공업용수의 배관재로서도 적격이다.

  • J320 폴리프로필렌 Ploypropylene

    폴리프로필렌 섬유는 비중이 0.91로 물보다 낮고, 천연 합성수지 가운데 가장 가볍고 백도가 높다.
    또한 강도 및 내마모성이 크며 내약품성, 탄성적 성질이 우수한 장점을 지니고 있다.

  • EPDM 에틸렌프로필렌고무 Ethylene propylene rubber

    에틸렌과 프로필렌을 혼성 중합시켜 얻은 비결정성 고분자 물질이다. EPDM은 화학적으로 안정하며, 가황한 것은 물리적 성질이 천연고무와 SBR의 중간 성질을 보인다.

· 제품재질 특성

  • 우수한 내후성과 내오존성

    자외선과 오존에 노출된 상태에서도 20년 이상 초기 물성을 유지하는 뛰어난 안정성을 갖고 있다.

  • 내열성 및 내한성

    사용온도가 -40℃에서 150℃까지 광범위하여 열대 및 한대 지방 등 기후변화 조건이 가혹한 지방에서도 품질의 변화가 거의 없다.

  • 높은 EPDM 함유량

    덕원 제품은 EPDM 함유량이 50% 미만인 제품을 열융착 SHEET라고 칭하는 저급 SHEET와는 차원이 다르다. 즉, 열융착 접합을 위한 필수적인 첨가제 이외엔 EPDM 함유량이 대부분 70% 정도로 구성되어 있어 그 성능이 매우 뛰어나다.

  • 접합의 신뢰성

    SHEET간 접합을 WELDING(열융착)으로 실시함으로써, 기후변화에 따라 수축 팽창하여 균열이 생기던 이전의 JOINT부 결합을 원천적으로 해결하였다.

· 뉴틸리티관 접합 순서

  1. 01. 조립준비
  2. 02. 손으로 최대한 조임 (파이프 몸체, 커버 수작업 조임)
  3. 03. 마지막 지그로 마무리
  4. 04. 작업완료

· 하수관

  1. 수압 10kg

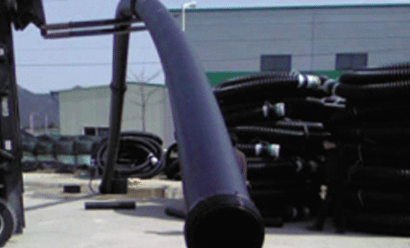

  2. 수압12kg시 소켓은 아무 이상 없지만, 파이프가 파열됨
  3. 하중 실험시 2톤 이상에서도 소켓은 이상 없음

· 수도관

  1. 수압 38kg
  2. 실험 전 파이프 두께 110mm 실험 후 파이프 두께 122mm로 늘어남
  3. 수압 38kg 부풀린 상태

· 시공현장

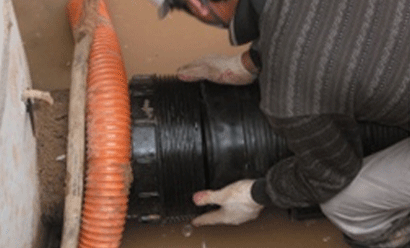

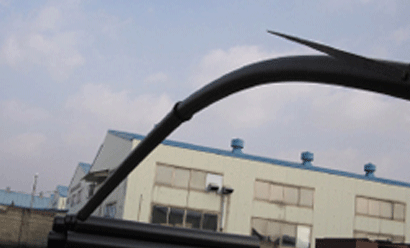

  1. 뉴틸리티관 조립 준비상태

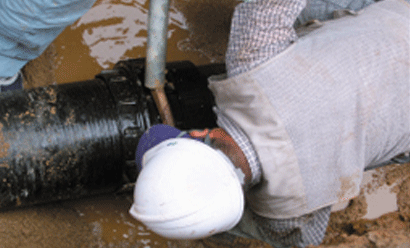

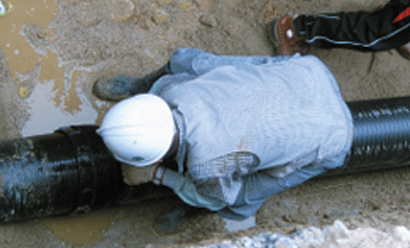

  2. 손으로 최대한 조인다
  3. 조임지그로 마지막 마무리한다

· 감리테스트현장

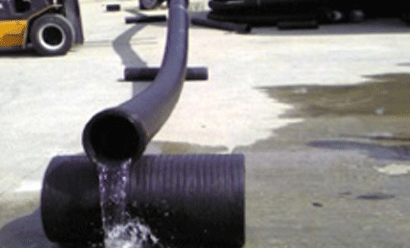

  1. 관속에 물을 채우고 드는 상태
  2. 관속에 물을 채우고 연결부위 테스트
  3. 연결 소켓 감리테스트
